Пылевой нагреватель для нефтехимической промышленности является основным тепловым оборудованием на нефтехимических заводах, повышающим температуру технологических жидкостей до определенных температур за счет сжигания топлива. Он широко применяется на таких критически важных установках, как крекинг этилена, каталитический риформинг и гидроочистка. Tuopu Industry (Jiangsu) Co., Ltd. — профессиональный бренд нагревательных печей и труб для центробежного литья в Китае, выступающий поставщиком первого уровня для SINOPEC, PetroChina и CNOOC, а также квалифицированным поставщиком для Sinochem Group. Компания управляет крупной производственной базой по производству жаровых нагревателей, интеллектуальной площадкой по производству печных труб и передвижным доком, предназначенным для предоставления контрактных услуг EPC по нагревательным печам клиентам в нефтехимической, угольно-химической и нефтеперерабатывающей промышленности по всему миру.
Основные типы и технические применения нефтехимических нагревателей
На нефтехимических предприятиях пламенные нагреватели для нефтехимической промышленности подразделяются на несколько конструктивных форм в зависимости от технологических требований. Tuopu Industry (Jiangsu) Co., Ltd. поддерживает проверенные инженерные решения и выполняет индивидуальное проектирование в соответствии со спецификациями различных лицензиаров технологических процессов. К основным типам относятся печи коробчатого типа, цилиндрические печи и вертикальные печи. В обогревателях коробчатого типа технологические жидкости в трубах радиационной секции поглощают тепло в основном за счет прямого излучения пламени, тогда как конвекционная секция передает тепло посредством конвекции дымовых газов. Цилиндрические печи обычно оснащены вертикально расположенными радиационными трубками, а в некоторых моделях используется спиральная конструкция змеевика, подходящая для установки в ограниченном пространстве.
С точки зрения подачи воздуха для горения инженерные проекты предусматривают четыре режима: естественная тяга, принудительная тяга, вынужденная тяга и сбалансированная тяга. В принудительной тяге используются вентиляторы для увеличения скорости воздуха и улучшения смешивания топлива с воздухом; естественная тяга зависит от разницы плотностей газов внутри и снаружи дымохода для создания всасывания; В сбалансированной тяге используются вентиляторы как с принудительной, так и с принудительной тягой для точного контроля сгорания. Компания Tuopu Industry (Jiangsu) Co., Ltd. накопила большой опыт в разработке пламенных обогревателей и выбирает оптимальную схему вентиляции с учетом условий на объекте.
Портфель основных продуктов Tuopu Industry
Tuopu Industry (Jiangsu) Co., Ltd. охватывает полную производственную цепочку нагревателей для нефтехимической промышленности, при этом вся продукция производится независимо на основе практического инженерного опыта. В следующей таблице перечислены основные категории продукции, фактически поставляемые компанией:
| Категория продукта | Основная функция | Типичное применение |
| Печь крекинга этилена | Крекинг нафты, этана и другого сырья при температуре 750–850°C с получением этилена и пропилена. | Установки по производству олефинов |
| Реформатор для производства водорода | Обеспечивает тепловую энергию до 1000°C для реакций парового риформинга природного газа или углеводородов. | Установки подачи водорода для нефтеперерабатывающих заводов |

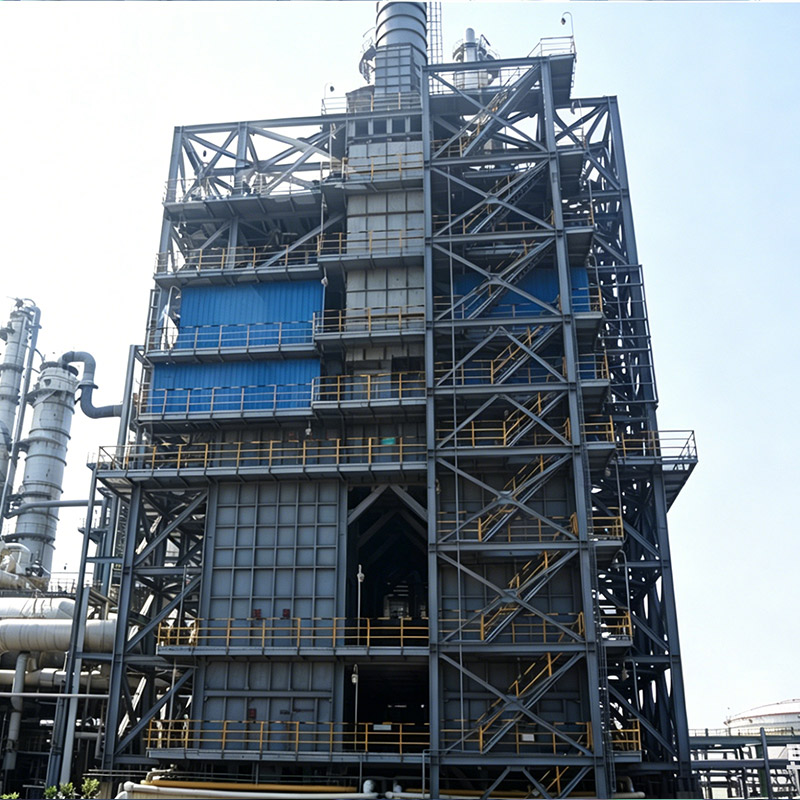

| Стироловый нагреватель | Обеспечивает стабильный источник тепла для процесса дегидрирования этилбензола в стирол. | Производство стирола |
| Нагреватель CDU и VDU | Обеспечивает начальную тепловую энергию для перегонки сырой нефти для разделения различных фракций. | Установки CDU/VDU для нефтеперерабатывающих заводов |
| Реформатор «четыре в одном» | Интегрирует несколько функций реакции для оптимизации термической эффективности и пространственного расположения. | Угольно-химические и синтез-газовые заводы |
| Сборка труб реформинга DRI | Поставляет комплекты термостойких реакционных трубок для процессов прямого восстановления железа. | Сталеплавильные установки DRI |
| Трубка для крекинга этилена | Трубы из высокотемпературного сплава, отлитые центробежно, выдерживают экстремальные температурные циклы. | Радиационная секция печей крекинга этилена |
| Радиационная катушка | Оптимизирует эффективность лучистой теплопередачи и равномерно распределяет тепловую нагрузку. | Излучающие секции различных обогревателей |
| Модуль конвекционной секции | Утилизирует отходящее тепло из дымовых газов для повышения общей тепловой эффективности. | Конечная рекуперация отходящего тепла пламенных нагревателей |
Инженерное проектирование и услуги EPC для печи крекинга этилена
Печь крекинга этилена представляет собой один из наиболее технически сложных типов огневых нагревателей для нефтехимической промышленности. Компания Tuopu Industry (Jiangsu) Co., Ltd. обладает глубоким опытом в проектировании и производстве печей крекинга этилена, предлагая клиентам полный комплекс услуг EPC для печей крекинга этилена, от проектирования технологического комплекса до запуска завода.
В практике проектирования огневых нагревателей основой конструкции печи крекинга этилена является выбор и расположение змеевиков радиационной секции. Компания Tuopu Industry (Jiangsu) Co., Ltd. использует трубы из жаропрочных сплавов, полученные центробежным литьем, в качестве основного материала радиационной секции печи крекинга этилена, который сохраняет превосходное сопротивление ползучести и стойкость к окислению при рабочих температурах 750-850°C. Компания выполнила несколько проектов EPC для печей крекинга этилена, накопив значительный опыт инженерной реализации.
EPC для проектов печей крекинга этилена требует исключительно высоких навыков управления проектом, включая точную координацию на этапах проектирования процесса, закупки оборудования, строительства объекта, ввода в эксплуатацию и запуска. Используя собственную производственную базу и профессиональную команду по управлению проектами, компания Tuopu Industry (Jiangsu) Co., Ltd. эффективно контролирует график строительства и инвестиционные затраты на проекты печей крекинга этилена, обеспечивая успешный запуск с первого раза.
Инженерное проектирование и производственные возможности
Tuopu Industry (Jiangsu) Co., Ltd. обладает комплексными возможностями, охватывающими проектирование, производство и управление строительством в области проектирования огневых обогревателей. Компания располагает крупной производственной базой по производству огневых нагревателей и интеллектуальной линией по производству печных труб, оснащенной передвижным доком для отгрузки крупногабаритного оборудования. В области управления проектами компания Tuopu Industry (Jiangsu) Co., Ltd. реализовала множество отечественных и международных проектов в области нефтехимии, углехимии и нефтепереработки, охватывая весь процесс от базового проектирования до детального проектирования.
Тепловой КПД является ключевым показателем эффективности обогревателей. Оптимизируя распределение тепловой нагрузки между излучающими и конвекционными секциями, применяя высокоэффективные горелки и внедряя системы рекуперации отходящего тепла, современные нефтехимические обогреватели могут достичь теплового КПД, превышающего 85%. Компания Tuopu Industry (Jiangsu) Co., Ltd. использует компьютерное гидродинамическое моделирование (CFD) на этапе проектирования для оптимизации структуры пламени, предотвращения локального перегрева, вызванного попаданием пламени на трубы печи, и одновременного снижения выбросов оксидов азота.
Основы безопасной эксплуатации и технического обслуживания
Безопасная эксплуатация огневых нагревателей в нефтехимической промышленности имеет первостепенное значение. Tuopu Industry (Jiangsu) Co., Ltd. строго придерживается API 560 и других международных стандартов во время реализации проекта, гарантируя, что проектирование оборудования, выбор материалов, производственный контроль и ввод в эксплуатацию соответствуют нормативным требованиям. Ключевые меры безопасности включают в себя:
- Система управления горелкой (BMS) и система безопасности (SIS) блокируют защиту для предотвращения накопления топлива в топке.
- Мониторинг закоксования труб печи и технология онлайн-удаления кокса, позволяющая избежать ухудшения теплопередачи и перегрева стенок труб, вызванного внутренними отложениями углерода.
- Многоточечные системы контроля температуры и обнаружения пламени для наблюдения за состоянием печи в режиме реального времени.
- Регулярный осмотр и замена огнеупорных материалов и изоляционных слоев для обеспечения структурной целостности корпуса печи.
Что касается стратегии технического обслуживания, компания Tuopu Industry (Jiangsu) Co., Ltd. рекомендует профилактическое обслуживание на основе состояния, заранее выявляя потенциальные неисправности путем мониторинга таких параметров, как температура стенок труб, состав дымовых газов и уровень расхода топлива, тем самым сокращая незапланированные простои.
Часто задаваемые вопросы
01
Каковы основные источники теплопотерь в нефтехимических обогревателях?
Первичные тепловые потери включают потери тепла с дымовыми газами (составляющие 60-80%), радиационные потери корпуса печи, потери при неполном сгорании и потери на излучение при открытии. Установка подогревателей воздуха для рекуперации отходящего тепла дымовых газов, оптимизация толщины изоляции и внедрение технологии сжигания с низким избытком воздуха могут значительно снизить эти потери.
02
Конструктивные различия между печами крекинга этилена и обычными пламенными нагревателями
Печь крекинга этилена должна нагревать сырье до 750-850°C за чрезвычайно короткое время пребывания и быстро гасить реакцию. Поэтому в радиационной секции используются катушки малого диаметра с коротким временем пребывания и чрезвычайно высокими требованиями к равномерности распределения теплового потока. Обычные огневые нагреватели ориентированы на устойчивую передачу тепла при относительно небольшом диаметре труб и конструкции с относительной скоростью потока.
03
Механизм закоксования в трубках нагревателя и меры профилактики.
Коксование — это явление, при котором углеводороды растрескиваются при высоких температурах с образованием углеродных отложений, прилипающих к стенкам труб, что снижает эффективность теплопередачи и вызывает перегрев стенок труб. Профилактические меры включают контроль соответствующей степени растрескивания, использование технологии онлайн-раскоксования паром, выбор материалов из устойчивых к коксованию сплавов и оптимизацию процессов обработки внутренней поверхности печных труб.
04
Критерии выбора обогревателей с принудительной тягой и естественной тягой
Принудительная тяга подходит для высокогорных регионов или для применений, требующих точного контроля воздуха для горения, что обеспечивает более высокую скорость выделения тепла на горелку. Естественная тяга отличается простой конструкцией и низкими эксплуатационными расходами, что идеально подходит для установок со стабильной подачей топливного газа и благоприятными условиями окружающей среды. Tuopu Industry (Jiangsu) Co., Ltd. проводит комплексную оценку на основе высоты проекта, климата и характеристик топлива.
05
Преимущества режима EPC-подряда для проектов огневых обогревателей
Модель EPC объединяет проектирование, закупки и строительство под руководством одного ответственного лица, эффективно устраняя проблемы координации взаимодействия, сокращая графики строительства и контролируя общий объем инвестиций. Используя собственную производственную базу и опыт управления проектами, Tuopu Industry (Jiangsu) Co., Ltd. предоставляет клиентам полный цикл услуг от проектирования технологического комплекса до запуска завода, включая EPC для проектов печей крекинга этилена.
06
Преимущества центробежнолитых печных труб перед статическим литьем
Центробежное литье формирует трубчатые заготовки посредством высокоскоростного вращения под действием центробежной силы, в результате чего получается однородная микроструктура без усадочных полостей и пористости, с мелкозернистой структурой. Сопротивление ползучести при высоких температурах и характеристики термической усталости значительно превосходят статически отлитые трубы, что делает их особенно подходящими для экстремальных условий эксплуатации, таких как печи крекинга этилена.
Заключение
Пылевой нагреватель для нефтехимической промышленности служит тепловым сердцем нефтехимических установок, уровень конструкции которого напрямую влияет на эффективность работы, безопасность и экономику предприятия. Tuopu Industry (Jiangsu) Co., Ltd., опираясь на квалификацию поставщиков первого уровня, полную производственную базу и обширный опыт EPC-проектов, предоставляет клиентам по всему миру комплексные решения, начиная от проектирования пламенных нагревателей до производства оборудования и строительства объектов. Будь то печь для крекинга этилена, установка для реформинга водорода или нагреватели CDU и VDU, компания Tuopu Industry (Jiangsu) Co., Ltd. поставляет индивидуальные продукты и услуги, соответствующие международным стандартам, включая профессиональные услуги EPC для заключения контрактов на печи для крекинга этилена.
