Завод по проектированию нефтеперерабатывающих печей

Компания TOPICN тесно сотрудничает с такими исследовательскими институтами, как East China Institute, Huafu Institute и Luoyang Institute, обладая мировыми технологиями нефтепереработки. Мы специализируемся на предоставлении нефтеперерабатывающим заводам технологических процессов первого уровня и высокоэффективных решений для переработки и нагрева. Оборудование, специально разработанное для таких процессов, как перегонка сырой нефти, гидрокрекинг, замедленное коксование и гидроочистка, обеспечивает точный контроль температуры, равномерное распределение тепла и высокую тепловую эффективность, гарантируя оптимальные характеристики процесса, а также стабильную и безопасную работу.

Эти решения для нефтепереработки являются идеальным выбором для повышения качества продукции, максимизации выхода целевых фракций и увеличения эксплуатационной эффективности различных процессов на НПЗ, включая перегонку сырой нефти, гидроочистку дизельного топлива и остатков, висбрекинг, термический крекинг и замедленное коксование. Наше оборудование изготавливается из прочных и коррозионностойких материалов, имеет компактную модульную конструкцию, которая сводит к минимуму техническое обслуживание, снижает расход топлива и соответствует международным стандартам безопасности и экологическим нормам.

О нас
Tuopu Industry (Jiangsu) Co., Ltd.
Tuopu Industry (Jiangsu) Co., Ltd. — профессиональный бренд нагревательных печей и центробежнолитых печных труб в Китае, поставщик первого уровня для SINOPEC, PetroChina и CNOOC, а также квалифицированный поставщик для Sinochem Group.
The Top — это китайский Поставщик огневых печей для нефтеперерабатывающих заводов и Завод по проектированию печей для нефтепереработки, обладает всеми необходимыми квалификациями и сертификатами, а также производственной базой для крупномасштабных огневых печей, интеллектуальной производственной площадкой для печных труб и причалом для накатных судов.
Top стремится предоставлять услуги EPC-контрактинга нагревательных печей для клиентов в нефтехимической, углехимической промышленности и нефтепереработке. Благодаря зрелым инженерным решениям, независимым производственным возможностям ключевой продукции и богатому опыту в строительстве и управлении проектами Top реализовал множество проектов для нефтехимической, углехимической промышленности, нефтепереработки и зарубежных рынков; продукция включает печь пиролиза этилена, риформинг для производства водорода, нагревательную печь для установки стирола, нагревательную печь для установок CDU&VDU, четырехкомпонентный риформинг, трубный узел риформинга для DRI, трубу пиролиза этилена, радиационный змеевик, конвекционную секцию и т. д.
Почетная грамота
  • Разрешение на производство
  • АСМЭ
  • АСМЭ
Новости
Нефтеперерабатывающая промышленность Знание отрасли
Основное технологическое оборудование

A огневой обогреватель для нефтеперерабатывающего завода является основным тепловым оборудованием в операциях по переработке нефти, передающим тепло от сгорания топлива к технологическим жидкостям, протекающим через трубчатые змеевики. Он обеспечивает точный контроль температуры для важнейших процессов нефтепереработки, включая перегонку сырой нефти, гидрокрекинг, замедленное коксование и каталитический риформинг. Tuopu Industry (Jiangsu) Co., Ltd. — профессиональный бренд нагревательных печей и труб для центробежного литья в Китае, выступающий поставщиком первого уровня для SINOPEC, PetroChina и CNOOC, а также квалифицированным поставщиком для Sinochem Group. Компания управляет крупной производственной базой по производству жаровых нагревателей, интеллектуальным предприятием по производству печных труб и доком для выкатывания и развертывания, предоставляя контрактные услуги EPC для нагревательных печей клиентам в нефтехимической, угольно-химической и нефтеперерабатывающей промышленности.

Основные типы нагревателей, работающих на нефтеперерабатывающих заводах

R
Реакционный нагреватель
Нагрев и каталитические реакции происходят одновременно внутри труб при температуре от 850 до 1000 градусов Цельсия, используемых для гидрокрекинга и каталитического риформинга.
D
Дистилляционный нагреватель
Поднимает потоки углеводородов до определенных температур, не вызывая крекинга, используется для перегонки сырой нефти и отделения ароматических веществ.

В соответствии со стандартами API 560, распространенные конфигурации нагревателей включают вертикальные цилиндрические нагреватели, горизонтальные спиральные нагреватели кабины, коробчатые нагреватели с вертикальными трубками и спиральные спиральные нагреватели. Вертикальные цилиндрические нагреватели обеспечивают высокую эффективность теплопередачи и равномерное распределение температуры. Горизонтальные змеевиковые обогреватели кабины имеют компактную конструкцию и занимают минимальную площадь. Нагреватели коробчатого типа с вертикальными трубками обеспечивают легкий доступ для обслуживания. Нагреватели со спиральными змеевиками минимизируют падение давления и вероятность загрязнения. Компания Tuopu Industry (Jiangsu) Co., Ltd. использует проверенные инженерные решения и независимые возможности производства основной продукции для индивидуальной настройки всех этих типов нагревателей.

Тепловая эффективность и оптимизация

85-92 %
Типичный диапазон теплового КПД
60-65 %
Доля затрат на электроэнергию в общих эксплуатационных расходах
20-25 °Ф
Повышение температуры пленки
Удваивает скорость коксования

Излучающая секция работает при самых высоких температурах внутри нагревателя, где температура металла трубки напрямую определяет срок службы оборудования. Конвекционная секция рекуперирует отходящее тепло дымовых газов через оребренные трубы, что является решающим фактором повышения общей эффективности. Компания Tuopu Industry (Jiangsu) Co., Ltd. уделяет особое внимание равномерному распределению теплового потока в радиационной секции и оптимизации рекуперации отходящего тепла в конвекционной секции. Коксование представляет собой основную проблему, влияющую на работу с длинным циклом. При повышении температуры пленки на каждые 20–25 градусов по Фаренгейту скорость коксования увеличивается примерно вдвое. Компания Tuopu Industry (Jiangsu) Co., Ltd. накопила обширный опыт оптимизации нагревателей благодаря тесному сотрудничеству с Институтом Восточного Китая, Институтом Хуафу и Институтом Лоян.

Портфель промышленных продуктов Tuopu

Название продукта Прикладной блок Основная функция

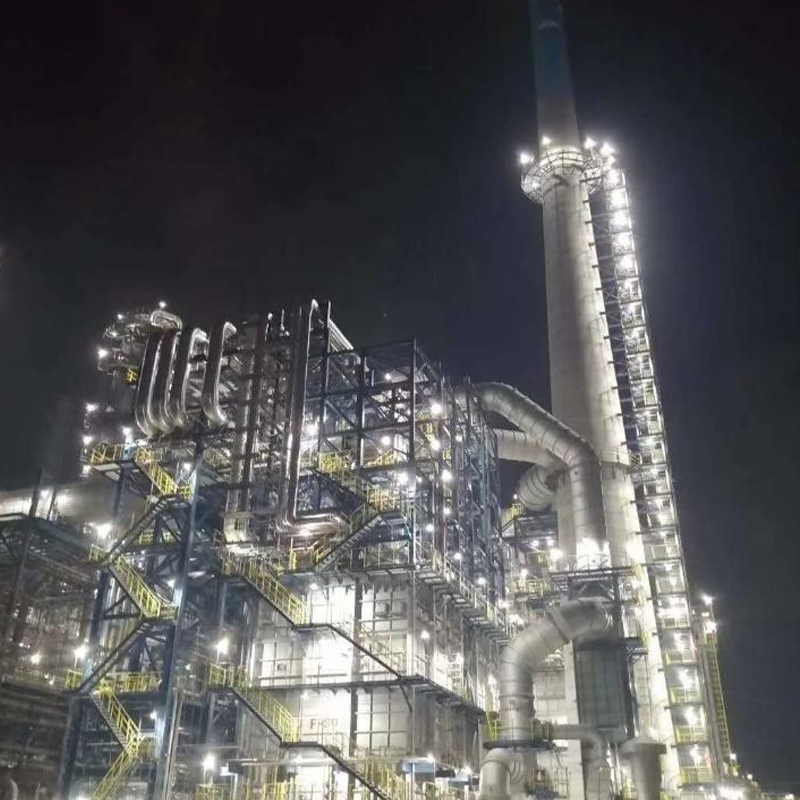

Жаровый нагреватель для CDU и VDU Установка перегонки сырой нефти Нагревание сырой нефти до температуры дистилляции для разделения компонентов.

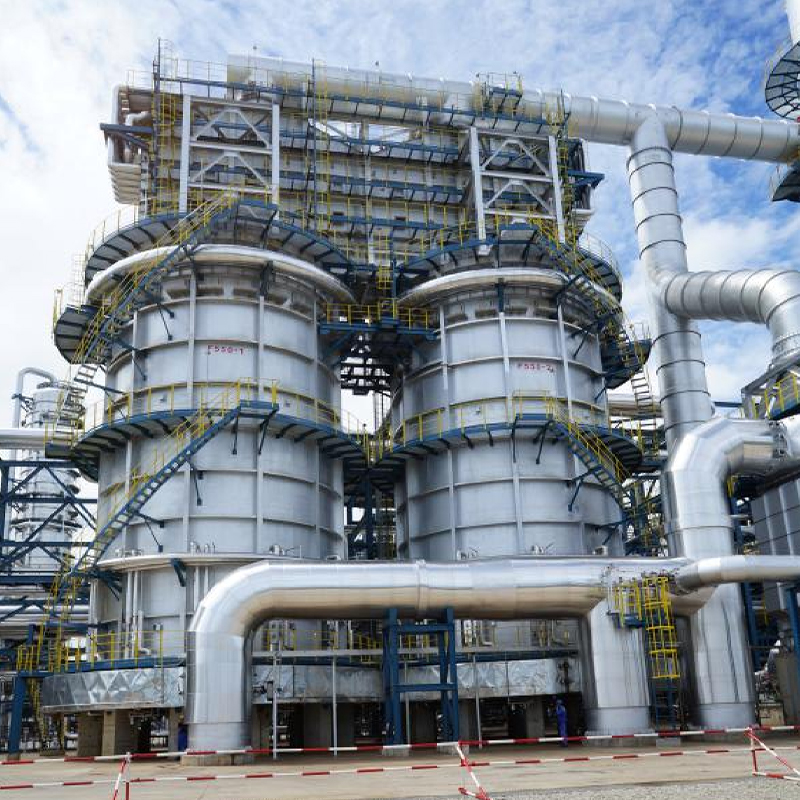

Гидрокрекинговый нагреватель Установка гидрокрекинга Обеспечение высокотемпературного источника тепла для реакций гидрокрекинга тяжелой нефти.

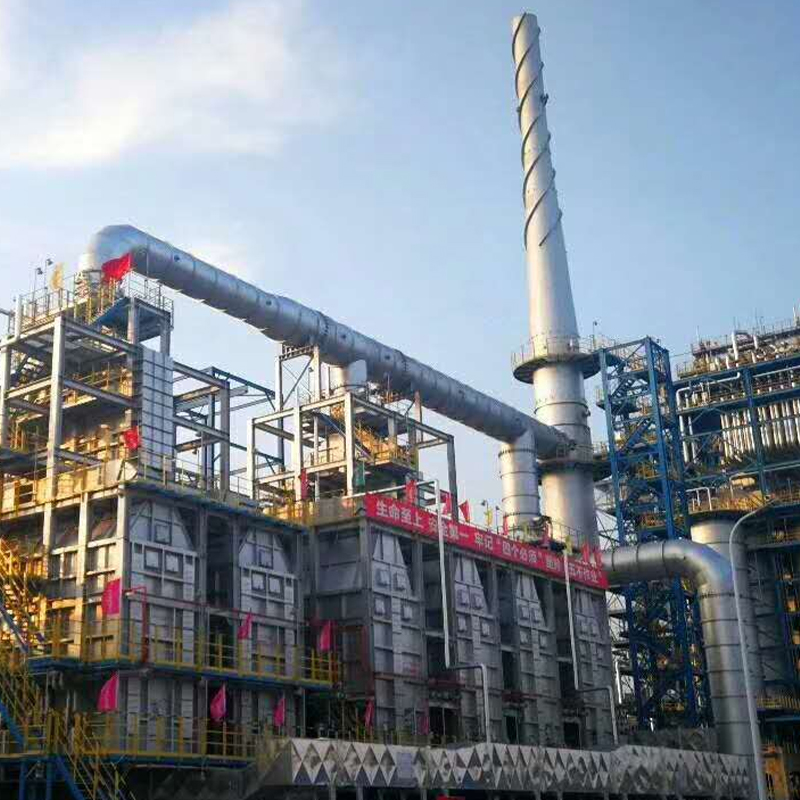

Нагреватель гидрокрекинга остатков Установка гидропереработки остатков Переработка высокосернистого высокометалличного остатка для повышения выхода легкой нефти

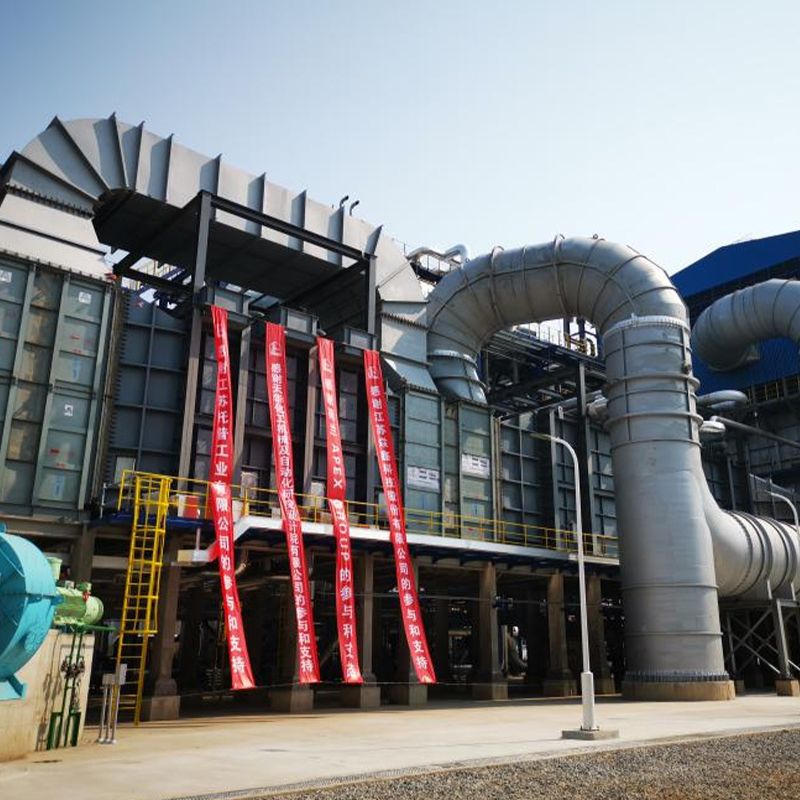

Реформатор для производства водорода Установка по производству водорода Обеспечение температуры 1000 градусов Цельсия для парового риформинга углеводородов.

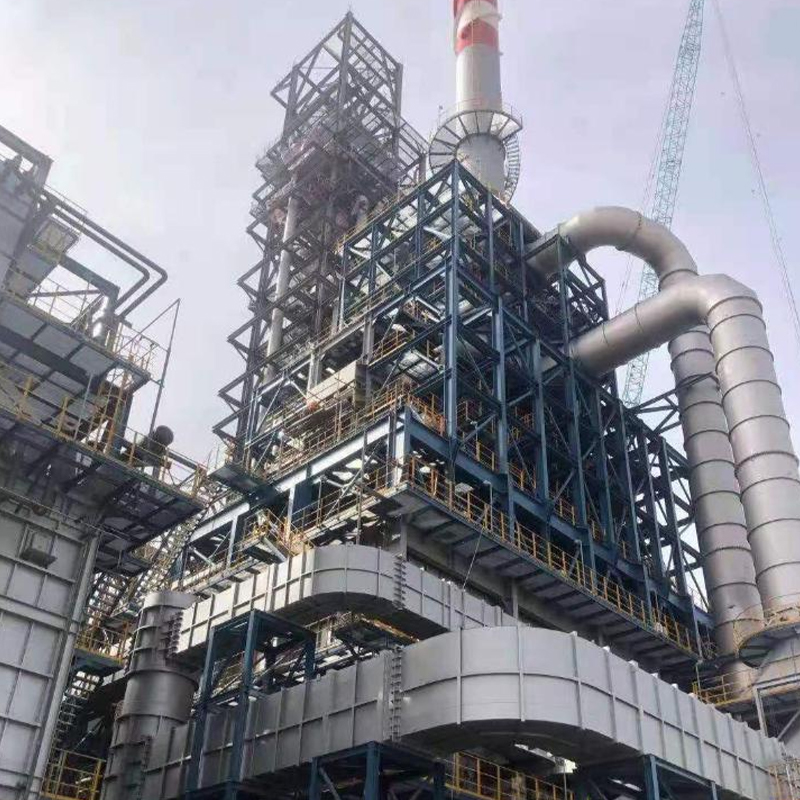

Нагреватель риформинга «четыре в одном» Установка каталитического риформинга Интеграция многопроходного реакционного нагрева для повышения компактности установки.

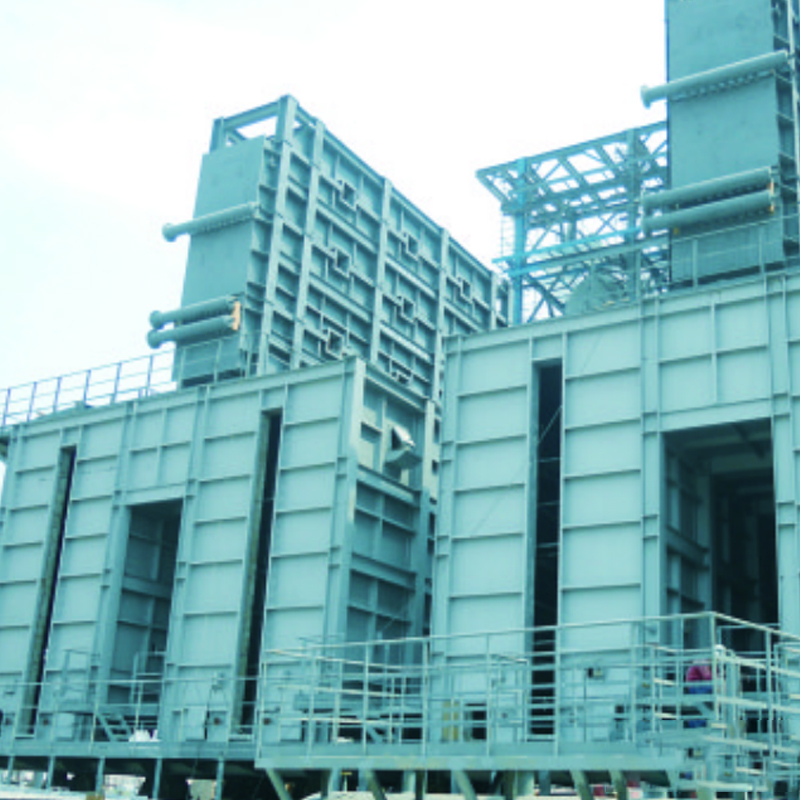

Нагреватель замедленного коксования Установка замедленного коксования Нагревание тяжелого остатка до температуры крекинга для производства нефтяного кокса

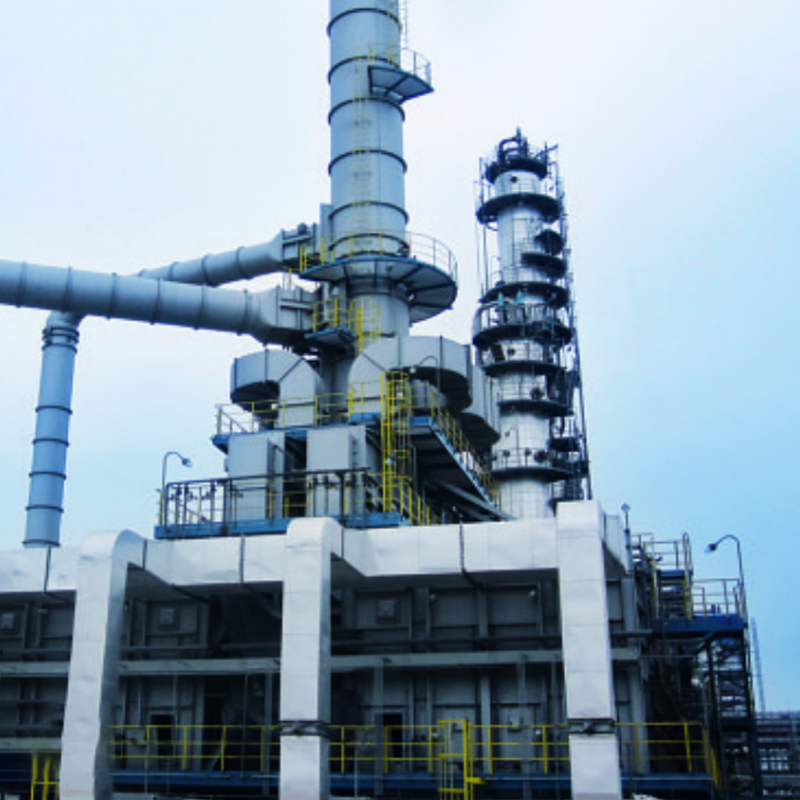

Нагреватель для установки висбрекинга Установка висбрекинга Снижение вязкости тяжелой нефти для улучшения характеристик текучести

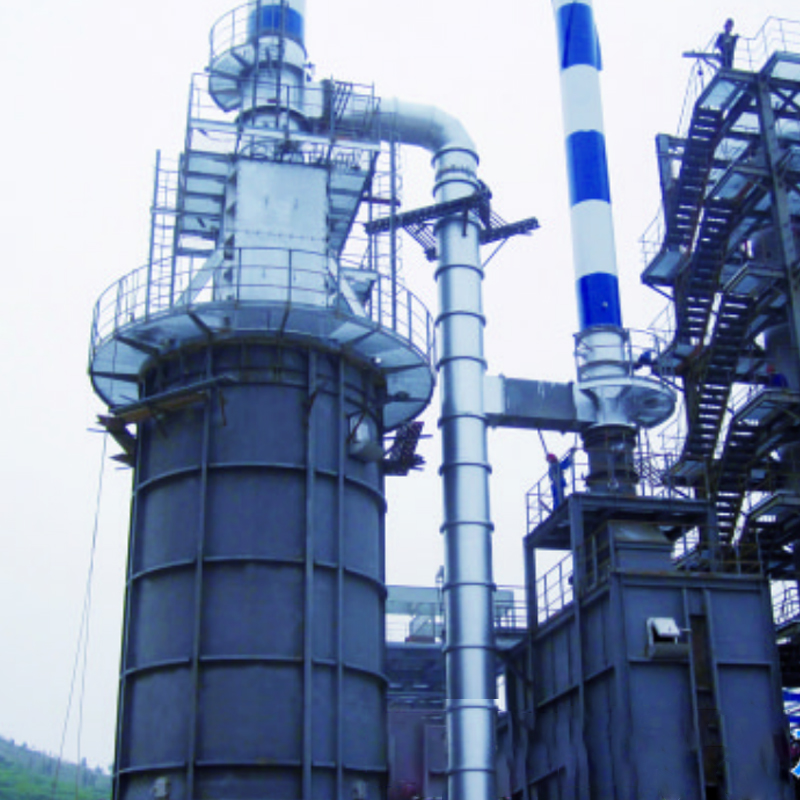

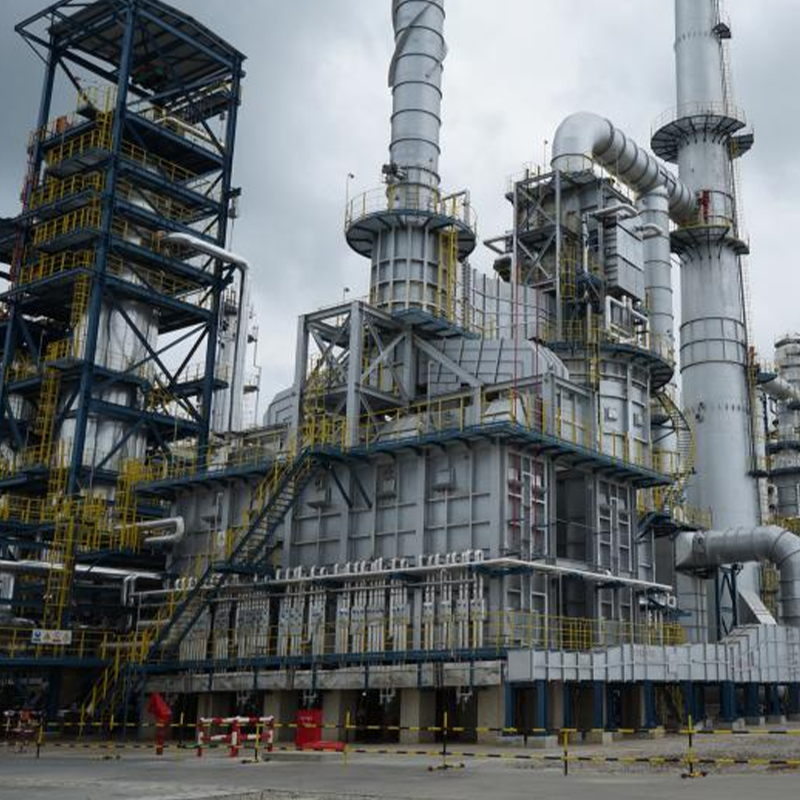

Дизельный нагреватель гидроочистки Установка гидроочистки дизельного топлива Предварительный нагрев сырья для реакций гидрообессеривания и денитрификации.

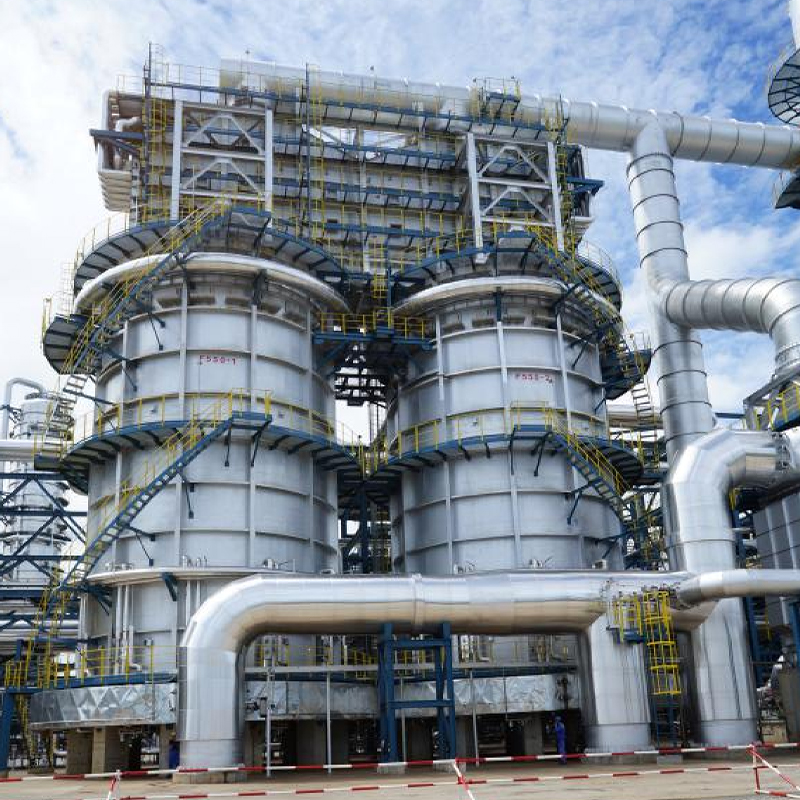

Нагреватель, работающий в ксилоловом ребойлере Установка разделения ароматических соединений Обеспечение источника тепла ребойлера для ректификационной колонны ксилола

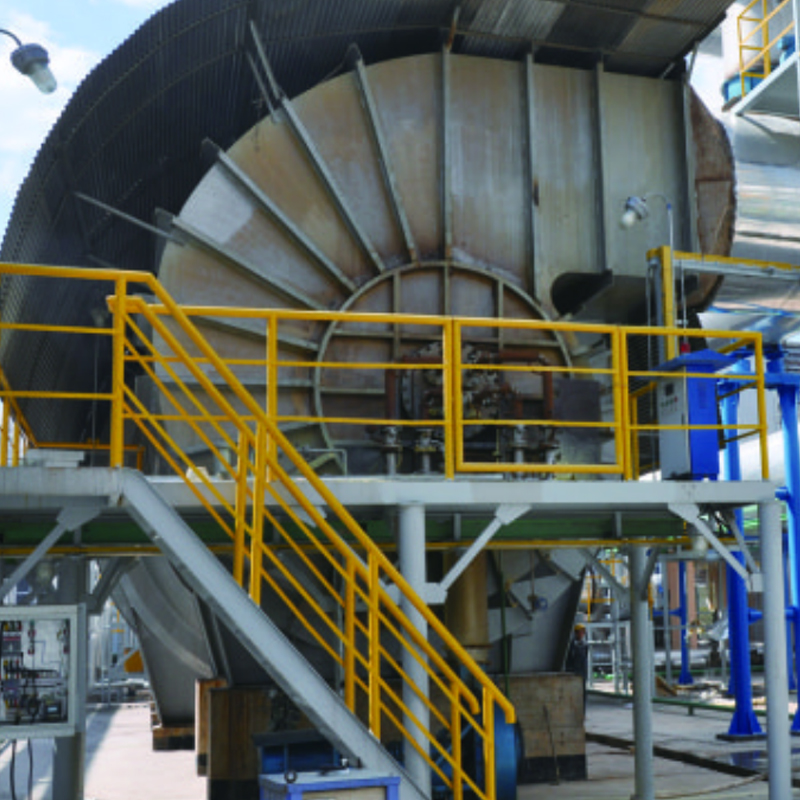

Печь для сжигания серы Установка рекуперации серы Сжигание серосодержащих отходящих газов в соответствии с экологическими нормами

Выбор материала и долговечность

01
Трубы радиационной секции
Трубы из легированной стали, отлитые центробежным способом, серии HP, устойчивы к температуре выше 950 градусов Цельсия, обладают сопротивлением ползучести при высоких температурах и защитой от науглероживания.
➔
02
Ребра конвекционной секции
Баланс между термостойкостью и устойчивостью к коррозии дымовых газов для эффективной утилизации отходящего тепла.
➔
03
Модульный огнеупорный материал
Модули из огнеупорного волокна, легкий вес, превосходная изоляция, простота установки, замена традиционного кирпича.

Компания Tuopu Industry (Jiangsu) Co., Ltd. управляет интеллектуальной линией по производству труб для печей центробежного литья, производя основные компоненты, включая трубы для крекинга этилена и радиационные змеевики с превосходным сопротивлением ползучести при высоких температурах и антинауглероживающими свойствами. Компания применяет модульные конструкции огнеупорной футеровки в конструкции огневого нагревателя в сочетании с оптимизированным расположением горелок для достижения равномерного распределения температурного поля и предотвращения повреждения труб из-за локального перегрева.

Безопасная эксплуатация и соблюдение экологических требований

⚠
Критические данные
Увеличение коэффициента избытка воздуха на один процент увеличивает расход топлива примерно на 0,5 процента, что приводит к соответствующему увеличению выбросов NOx и CO2. Tuopu Industry (Jiangsu) Co., Ltd. интегрирует передовые системы управления горением в конструкцию огневого нагревателя, достигая двойной цели: оптимизации сгорания и контроля выбросов за счет точного мониторинга содержания кислорода в дымовых газах и температуры стенок труб.

На этапах запуска и остановки огневые нагреватели представляют наибольшую угрозу безопасности при работе нефтеперерабатывающего завода. Инженерные решения Tuopu Industry (Jiangsu) Co., Ltd. строго соответствуют международным стандартам безопасности и включают надежные системы обнаружения пламени, отключения подачи топлива и блокировки вентиляции для обеспечения безопасной эксплуатации на протяжении всего жизненного цикла оборудования.

Часто задаваемые вопросы

1 квартал
Какой тепловой эффективности обычно достигают обогреватели, работающие на нефтеперерабатывающих заводах?
Современные обогреватели, работающие на нефтеперерабатывающих заводах, обычно достигают теплового КПД от 85 до 92 процентов. Излучающая секция передает тепло посредством конвекции и излучения, а конвекционная секция рекуперирует отходящее тепло с помощью оребренных труб. Эффективными мерами являются поддержание соответствующих коэффициентов избытка воздуха, регулярная очистка конвекционной секции от загрязнений и оптимизация геометрии пламени горелки.
2 квартал
Каковы основные причины коксования и как его предотвратить
Коксование в первую очередь вызвано чрезмерной температурой пленки на стенках труб, низкой скоростью жидкости и длительным временем пребывания. Промышленные данные показывают, что при повышении температуры пленки на каждые 20–25 градусов по Фаренгейту скорость коксования увеличивается примерно вдвое. Профилактика включает увеличение массовой скорости для снижения температуры пленки, оптимизацию впрыска пара, что может снизить скорость коксования примерно на 16 процентов, а также использование нескольких горелок с малым пламенем.
3 квартал
Какие основные конфигурации нагревателей используются на нефтеперерабатывающих заводах?
В соответствии со стандартами API 560, распространенные конфигурации включают вертикальные цилиндрические нагреватели с высокой эффективностью и равномерным распределением, горизонтальные спиральные нагреватели кабины с компактной конструкцией, коробчатые нагреватели с вертикальными трубками для простоты обслуживания и спиральные спиральные нагреватели для жидкостей высокой вязкости. Выбор зависит от технологических требований, условий площадки и инвестиционного бюджета.
4 квартал
Какова типичная продолжительность рабочего цикла огневых нагревателей?
Рабочие циклы различаются в зависимости от типа процесса и сырья. Подогреватели замедленного коксования обычно подвергаются оперативному удалению кокса каждые 3–6 месяцев, а паровоздушному удалению кокса — примерно каждые 12 месяцев. Нагреватели для перегонки сырой нефти могут работать в цикле от 3 до 5 лет. Оптимизация параметров, усиление контроля и своевременное удаление кокса продлевают эксплуатационные циклы.
Q5
Какие материалы обычно используются для труб радиационной секции?
Трубы радиационной секции работают при температуре от 850 до 1000 градусов по Цельсию, обычно используются трубы из легированной стали, отлитые центробежным способом, серии HP, такие как HP-50 и HP-Plus. Эти материалы обладают превосходной стойкостью к ползучести при высоких температурах, устойчивостью к науглероживанию и окислению. Компания Tuopu Industry (Jiangsu) Co., Ltd. управляет интеллектуальной линией по производству труб для печей центробежного литья.
Q6
Как сократить выбросы NOx от обогревателей
Основные подходы включают установку горелок с низким уровнем выбросов NOx, использующих ступенчатое сжигание и рециркуляцию дымовых газов для контроля выбросов ниже 30 миллиграммов на нормальный кубический метр, оптимизацию температуры предварительного нагрева воздуха для горения, точный контроль соотношения избытка воздуха и проведение регулярного технического обслуживания горелки.
Q7
Как влияет засорение конвекционной секции на работу обогревателя
Загрязнение конвекционной секции существенно снижает эффективность теплопередачи, что приводит к повышению температуры дымовой трубы и расходу топлива. Слой загрязнения действует как теплоизоляция. Регулярная очистка с использованием паровых сажеобдувочных аппаратов имеет важное значение. Влажный пар вызывает эрозию, поэтому обеспечение сухости пара имеет решающее значение.
Q8
Каковы преимущества EPC-подряда для проектов огневых обогревателей?
EPC-подряд объединяет проектирование, закупки и строительство под единой ответственной организацией, что эффективно сокращает графики и снижает затраты на управление взаимодействием. Tuopu Industry (Jiangsu) Co., Ltd. обладает возможностями EPC для нагревателей с большой производственной базой и обширным опытом управления проектами.

Рекомендации по выбору

Новые проекты НПЗ
Отдайте предпочтение высокоэффективным, высокоавтоматизированным конфигурациям обогревателей, чтобы снизить долгосрочные эксплуатационные расходы. В радиационной секции должны использоваться центробежно-литые трубы из жаропрочных сплавов, в конвекционной секции должны использоваться коррозионностойкие оребренные трубы, а в огнеупорной футеровке должны использоваться модульные волокнистые конструкции.
Проекты реконструкции
Сосредоточьтесь на оценке потенциала повышения энергоэффективности и путей соблюдения требований по выбросам. Создание комплексных систем мониторинга температуры стенок, регулярная настройка оптимизации сгорания и разработка научных графиков удаления кокса являются ключом к долгосрочной безопасной эксплуатации.

Tuopu Industry (Jiangsu) Co., Ltd., благодаря тесному сотрудничеству с известными исследовательскими институтами, независимым возможностям по производству основной продукции и обширному инженерному опыту, предоставляет клиентам нефтеперерабатывающих заводов по всему миру поддержку полного жизненного цикла, от концептуального проектирования до послепродажного обслуживания.

Специализация на крупногабаритных промышленных печных трубах и предоставление комплексных решений под ключ (EPC).
