Завод по производству индивидуальных деталей огневых печей

Категория «Детали печей» включает все необходимые компоненты, предназначенные для повышения производительности, эффективности и безопасности нагревательных печей. В эту категорию входят высококачественные модули и прецизионные детали, играющие ключевую роль в теплопередаче, стабильности работы и долговременной надежности. Благодаря применению передовых материалов и инженерных решений наши аксессуары соответствуют высоким требованиям нефтехимической, углехимической и металлургической отраслей.

В рамках данной категории модуль конвекционной секции и модуль радиантной секции оптимизируют распределение тепла и энергоэффективность внутри печи, а серия аксессуаров нагревателя предоставляет такие незаменимые детали, как горелки, датчики, опоры футеровки и дымоходные системы. В совокупности эти продукты обеспечивают бесперебойную работу печи, сокращают простои и повышают общую эффективность процесса.

О нас
Tuopu Industry (Jiangsu) Co., Ltd.
Tuopu Industry (Jiangsu) Co., Ltd. — профессиональный бренд нагревательных печей и центробежнолитых печных труб в Китае, поставщик первого уровня для SINOPEC, PetroChina и CNOOC, а также квалифицированный поставщик для Sinochem Group.
The Top — это китайский Поставщик деталей печей и Завод по изготовлению деталей огневых печей на заказ, обладает всеми необходимыми квалификациями и сертификатами, а также производственной базой для крупномасштабных огневых печей, интеллектуальной производственной площадкой для печных труб и причалом для накатных судов.
Top стремится предоставлять услуги EPC-контрактинга нагревательных печей для клиентов в нефтехимической, углехимической промышленности и нефтепереработке. Благодаря зрелым инженерным решениям, независимым производственным возможностям ключевой продукции и богатому опыту в строительстве и управлении проектами Top реализовал множество проектов для нефтехимической, углехимической промышленности, нефтепереработки и зарубежных рынков; продукция включает печь пиролиза этилена, риформинг для производства водорода, нагревательную печь для установки стирола, нагревательную печь для установок CDU&VDU, четырехкомпонентный риформинг, трубный узел риформинга для DRI, трубу пиролиза этилена, радиационный змеевик, конвекционную секцию и т. д.
Почетная грамота
  • Разрешение на производство
  • АСМЭ
  • АСМЭ
Новости
Детали печей Знание отрасли

ЧАСТЬ ПЕЧИ представляет собой основные структурные и функциональные компоненты промышленных отопительных систем, обслуживающих нефтехимическую, углехимическую и нефтеперерабатывающую промышленность. Эти компоненты напрямую определяют тепловую эффективность, стабильность работы и срок службы нагревательных печей. Tuopu Industry (Jiangsu) Co., Ltd., как профессиональный производитель нагревательных печей и печных труб центробежного литья в Китае, имеет статус поставщика первого уровня в SINOPEC, PetroChina, CNOOC, а также имеет сертификат квалифицированного поставщика от Sinochem Group. Компания поставляет запасные части для печей крекинга этилена, риформинговых установок для генерации водорода, нагревателей стирольных агрегатов, нагревателей CDU и VDU, риформинговых установок «четыре в одном» и трубных узлов риформинга DRI.

Основной портфель продуктов

Tuopu Industry (Jiangsu) Co., Ltd. управляет крупной производственной базой по производству огневых нагревателей, интеллектуальным предприятием по производству печных труб, а также док-станцией для роликовых и раздвижных работ, что обеспечивает возможность полной цепочки работ от проектирования и изготовления до EPC-подряда. Компания строго придерживается стандартов API 560 для пламенных нагревателей при обслуживании нефтеперерабатывающих заводов. Ассортимент запчастей для огневых нагревателей включает четыре основные категории:

Категория продукта Основная функция Область применения

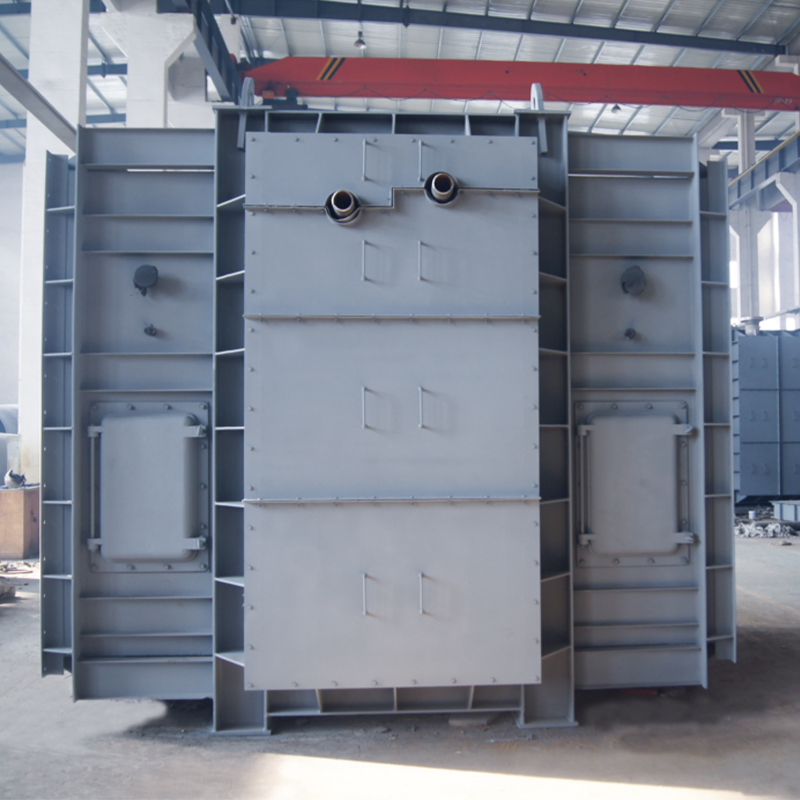

Модуль конвекционной секции Предварительно нагревает технологическую жидкость за счет конвекционной теплопередачи и снижает температуру дымовых газов. Печи крекинга этилена, установки водородного риформинга, установки атмосферной и вакуумной перегонки.

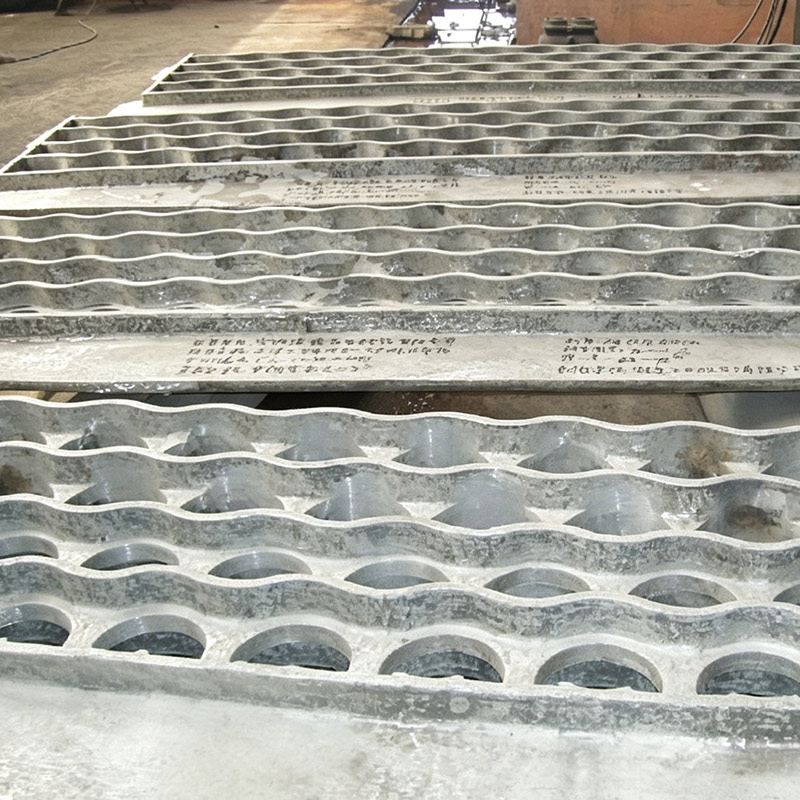

Трубная решетка Поддерживает и фиксирует трубы печи в условиях высокой температуры и высокого давления. Трубные решетки конвекционной секции, трубные решетки радиационной секции

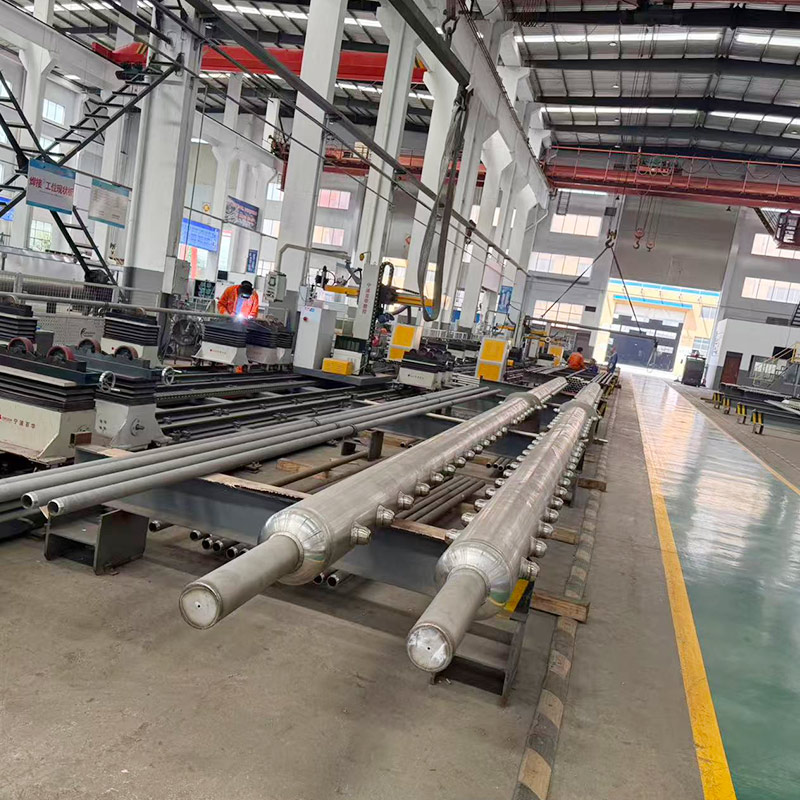

Коллектор Распределяет или собирает технологическую жидкость по нескольким путям потока, чтобы обеспечить равномерное распределение. Коллекторные трубы риформера, распределительные коллекторы печи крекинга

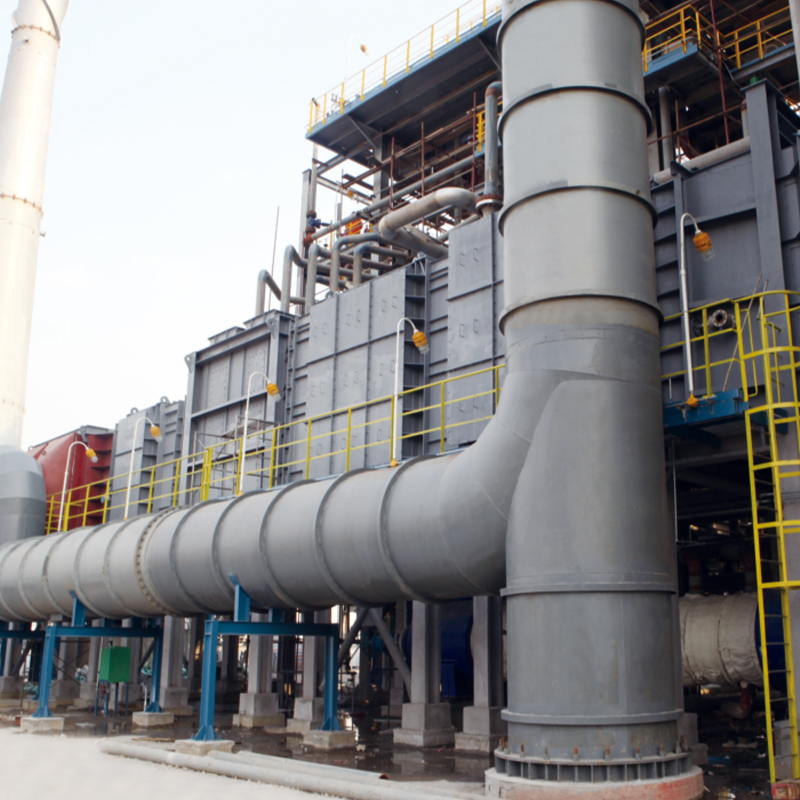

Серия аксессуаров для печи Конструктивные элементы, опоры огнеупорной футеровки и уплотнительные узлы Системы поддержки общепромышленных нагревателей

Технические основы модулей конвекционной секции

Конвекционная секция служит критической зоной теплообмена, где дымовые газы, покидающие радиантную секцию, продолжают передавать тепловую энергию. В соответствии с требованиями API 560 конструкции конвекционных секций должны предусматривать пространство для двух будущих рядов труб и включать средства для продувки сажи, продувки паром или полос промывки водой. Компания Tuopu Industry (Jiangsu) Co., Ltd. производит модули конвекционных секций с использованием оребренных или шипованных трубок для увеличения площади поверхности теплопередачи и значительного повышения термического КПД. API 560 определяет, что толщина конвекционной трубной решетки должна быть не менее 1/2 дюйма (приблизительно 12,7 мм), а огнеупорные изоляционные слои обеспечивают, чтобы температура внешнего корпуса не превышала 180 градусов по Фаренгейту (приблизительно 82 градуса по Цельсию).

В практических инженерных приложениях группы конвекционных труб обычно располагаются в шахматном порядке с расстоянием между трубками, основанным на стандартном кратном номинальному диаметру. Модули конвекционных секций Tuopu Industry (Jiangsu) Co., Ltd. широко используются в проектах реконструкции и создания новых объектов на крупных нефтеперерабатывающих и нефтехимических предприятиях, где проверенные инженерные решения эффективно решают проблемы высокотемпературной сульфидации, коррозии обрастания и других типичных проблем, связанных с обслуживанием.

Выбор материала для трубных решеток и коллекторов

Трубные решетки служат структурной опорой для систем печных труб, непрерывно работающих в средах с высокой температурой, высоким давлением и агрессивными средами. Трубные листы из литой стали обладают превосходной устойчивостью к высокотемпературной ползучести и структурной прочностью, что делает их предпочтительным выбором для нагревателей, работающих в нефтехимической промышленности. API 560 устанавливает четкие требования к материалам: если расчетная температура опор превышает 1200 градусов по Фаренгейту (приблизительно 649 градусов по Цельсию), а содержание ванадия и натрия в топливе превышает 100 частей на миллион, опоры должны быть либо покрыты 50 миллиметрами литого огнеупорного материала высокой плотности, либо изготовлены из специальных сплавов.

Компоненты коллектора из нержавеющей стали выполняют функции распределения и сбора жидкости на нефтехимических установках. В соответствии с дополнительными положениями API 560, второе издание, коллекторы, расположенные внутри распределительных коробок, должны выбираться для того же расчетного давления, что и соединительные трубки, с расчетной температурой, равной максимальной рабочей температуре жидкости в этом месте плюс минимум 50 градусов Цельсия. Компания Tuopu Industry (Jiangsu) Co., Ltd. производит коллекторы из марок нержавеющей стали, в том числе 304, 321, 316 и 316L, с внешним диаметром от 18 мм до 610 мм и толщиной стенок от 6 мм до 50 мм, удовлетворяющие разнообразные требования к транспортным трубопроводам среднего и низкого давления.

Система поддержки печных принадлежностей

Серия аксессуаров для печей включает в себя компоненты из конструкционной стали, анкеры огнеупорной футеровки, компенсаторы, уплотнительные узлы и дверцы доступа. Хотя эти аксессуары не принимают непосредственного участия в теплопередаче, они существенно влияют на общую целостность уплотнения печи, термический КПД и доступность обслуживания. Tuopu Industry (Jiangsu) Co., Ltd. строго соблюдает технические спецификации API 560 в отношении требований к анкерным материалам (минимум нержавеющая сталь типа 304), размещения компенсаторов и методов изготовления огнеупорных материалов, чтобы гарантировать надежность продукции на протяжении всего жизненного цикла.

Компания управляет интеллектуальной производственной линией на своей крупномасштабной производственной базе нагревателей, обеспечивая комплексный контроль качества от проверки сырья, точного литья и механической обработки до испытаний готовой продукции. Являясь поставщиком первого уровня для SINOPEC, PetroChina и CNOOC, компания Tuopu Industry (Jiangsu) Co., Ltd. экспортирует продукцию на зарубежные рынки, накопив обширный опыт реализации проектов в высокотехнологичных приложениях, включая излучающие змеевики печей крекинга этилена и сборки труб риформинга.

Рекомендации по выбору компонентов огневого нагревателя

При выборе запасных частей для печи необходима всесторонняя оценка условий проектирования, характеристик среды, рабочих циклов и стратегий технического обслуживания. В следующей таблице приведены ключевые справочные факторы выбора основных компонентов:

Компонент Ключевые параметры выбора Общие материалы
Модуль конвекционной секции Площадь теплопередачи, температура дымовых газов, количество рядов труб, тип расширенной поверхности Ребристые трубы из углеродистой и легированной стали
Трубная решетка Расчетная температура, расчетное давление, расположение отверстий труб, припуск на коррозию Литая сталь, нержавеющая сталь
Коллектор Расход жидкости, номинальное давление, диапазон температур, агрессивные среды нержавеющая сталь 304/316/316L
Аксессуары для печей Класс огнеупорности, структурная нагрузка, требования к герметизации, доступ для обслуживания Углеродистая сталь, нержавеющая сталь, огнеупорные материалы

Часто задаваемые вопросы

01
В чем основное отличие модулей конвекционных секций от излучающих секций?
Модули конвекционной секции полагаются на конвективную передачу тепла как на доминирующий механизм, при этом технологическая жидкость поступает в конвекционную секцию для предварительного нагрева перед поступлением в радиационную секцию. Излучающие секции используют для нагрева прямое излучение пламени. Конвекционные секции работают при более низких температурах дымовых газов и обычно используют трубы с удлиненной поверхностью, такие как ребристые или шипованные трубы, для улучшения теплопередачи, в то время как радиационные секции должны выдерживать более высокие плотности теплового потока.
02
Какие преимущества имеют литые стальные трубные решетки перед сварными трубными решетками?
Трубные листы из литой стали имеют цельную конструкцию без дефектов сварки, обеспечивая превосходную устойчивость к высокотемпературной ползучести, что особенно важно в условиях эксплуатации при высоких температурах и высоких давлениях. Сварные трубные решетки подвержены образованию трещин при длительном термоциклировании, тогда как структурная непрерывность трубных решеток из литой стали эффективно снижает такие риски.
03
Каковы типичные применения коллекторов из нержавеющей стали на нефтехимических установках?
Коллекторы из нержавеющей стали широко применяются для распределения сырья для печей крекинга этилена, сбора технологического газа для установок водородного риформинга и боковой вытяжки для установок атмосферной и вакуумной перегонки. Марки 304 и 316L соответственно предназначены для эксплуатации в условиях общей коррозии и хлоридсодержащих сред в тяжелых условиях эксплуатации.
04
Каковы основные требования API 560 к проектированию компонентов огневых нагревателей?
API 560 охватывает технологическое проектирование, проектирование системы сгорания, механическое проектирование, выбор материалов, проверку изготовления и ввод в эксплуатацию установки. Ключевые требования включают минимальную толщину трубной решетки, анкерные материалы огнеупорной футеровки, расчетные температурные запасы манифольда, условия расширения конвекционной секции и пределы температуры внешнего корпуса.
05
Каков типичный цикл замены компонентов огневого обогревателя?
Циклы замены зависят от условий эксплуатации, коррозионной активности среды и практики технического обслуживания. Модули конвекционных секций обычно требуют проверки каждые 5–8 лет, тогда как трубные решетки и коллекторы могут прослужить более 10 лет при нормальных условиях эксплуатации. Высокотемпературное сульфидейшн, цементация и термическая усталость являются основными причинами разрушения; регулярный неразрушающий контроль эффективно продлевает срок службы.
06
Как определить, что трубные решетки требуют замены
Замену трубной решетки следует рассматривать при соблюдении следующих условий: овальность отверстия трубы превышает допуск, повреждение уплотняющей поверхности, вызывающее утечку, уменьшение толщины стенки, превышающее допуск на коррозию, или распространение трещин, достигающих критических размеров. Компания Tuopu Industry (Jiangsu) Co., Ltd. рекомендует проводить ультразвуковое измерение толщины и капиллярный контроль во время ежегодных остановок на техническое обслуживание.
